鋰電池視覺檢測系統具有集成度高，操作簡便，設置靈活，穩定可靠等優點。本產品適用、涂布機、模切機、疊片機等鋰電池生產設備。
該系統采用視覺控制器HK-V6500N，將圖像處理與光源相機控制融為一體，而實現視覺處理與光源相機控制有效融合，節約成本；同時也為用戶提供良好的視覺圖像采集解決方案。具有集成度高、操作簡便、設置靈活、穩定可靠等特點。
視覺檢測優勢
1、檢測結果標準，可量化，排除了電池檢測結果受檢測人員主觀意愿、情緒、視覺疲勞等人為因素的影響，可信度高；
2、速度快、效率高、成本低，機器視覺檢測300次/min，提高了生產率，同時也節約了人力成本；
3、可嵌入式的安裝在輥壓機后、分條機前、切片機上，無需對原有設備進行改造；
4、報表輸出，數據存儲，以便質量分析。
| 鋰電池視覺檢測系統結構圖 |
鋰電池視覺檢測系統現場圖 |
|
|
|

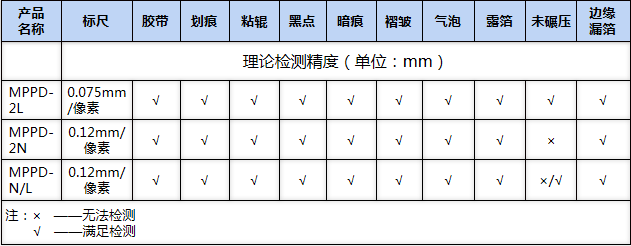

| 檢測缺陷類別展示 |
技術指標 |
 |
| 名稱 |
型號 |
| 檢測速度 |
＞5m/s |
| 檢測精度 |
±0.1mm-±1mm |
| 漏檢率 |
0.03% |
| 過檢率 |
0.1% |
|
視覺控制器產品特點
1.小體積，大性能；
2.標準接口，方便連接使用；
3.一體化的設計，安裝空間小，方便配套安裝；
4.豐富的視覺應用方法庫：定位、讀碼、測量、缺陷OCR等；
5.簡單的視覺軟件，集成光源相機控制調節
軟件系統：
該檢測系統使用MVS1.6版本，MVS智能機器視覺系統是海克易邦獨立自主開發的機器視覺產品。該產品集軟件和硬件于一體，為客戶提供最優的機器視覺解決方案。具有集成度高、功能豐富、穩定可靠等特點，適用于缺陷檢測、尺寸測量、定位引導、字符識別、平整度檢測等機器視覺檢測領域。
MVS1.6機器視覺檢測系統優勢：
1. MVS檢測方法和插件算法集成度高
尺寸測量、缺陷檢測、定位引導、識別、3D測量、預處理，定制類。
2. MVS功能豐富和操作簡單
相機模塊、檢測模塊、各種通信模塊、圖片數據保存于查詢、日志與異常處理、支持二次開發。
3. MVS穩定可靠，經過各種疲勞長期測試工作穩定
經過各種疲勞長期測試工作穩定，且有富士康蘋果產線大型項目產線應用驗證， 穩定、可靠。
|
